Brückensäge GMM BRIO 35 EASY CN1
Sehr guter Zustand und umfangreiche Zusatzausstattung !
Baujahr 2015
Supportfahrweg 3500 mm
Supporthöhenverstellung 320 mm
Brückenfahrweg 2500 mm
Trennscheiben-Durchmesser 400 - 625 mm
max. Schnitttiefe 205 mm
Trennscheiben-Bohrung 60 mm
Flansch-Durchmesser 213 mm
Motorstärke 13 kW
Supportvorschub 0 - 24 m/min
Gesamtgewicht 2100 kg
Platzbedarf (L x T x H) 6000 x 4680 x 2950 mm
Spannung/Frequenz 400/50 Volt/Hz
Wasserbedarf bei 3 bar 40 l/min
Druckluftbedarf bei 8 bar 3 l/min
Sägebrücke als stabile Stahlkonstruktion
Korrosionsschutz durch Tauchbadverzinkung
Führung der Brücke durch Linearlager
Faltenbalgabdeckung für linke und rechte Brückenlaufschiene
Beidseitiger Synchron-Antrieb mittels Servomotor über Zahnstange und Ritzel
Brückenvorschub mit Abbremsautomatik
Digitale Brückenpositionsanzeige
Montage auf Betonfundamenten
Support für präzise Sägeblattführung aus Stahl
Support drehbar 0°-370° mittels Servomotor
Supportführung durch Linearlager mit Faltenbalgabdeckung
Supportvorschub bis 24 m/min, getrennt regelbar für Vor- und Rücklau
Schnittlängenbegrenzung über teach in
Supporthöhenverstellung über Linearführung und Kugelumlaufspindel
Elektro-Hauptantriebsmotor 13 kW, Direktantrieb
Schallisolierte Edelstahl-Spritzschutzhaube mit Sicherheitskontaktschalter für Automatikbetrieb
Schalttafel für Grundfunktionen auf der rechten Seite im Edelstahl-Elektroschaltschrank

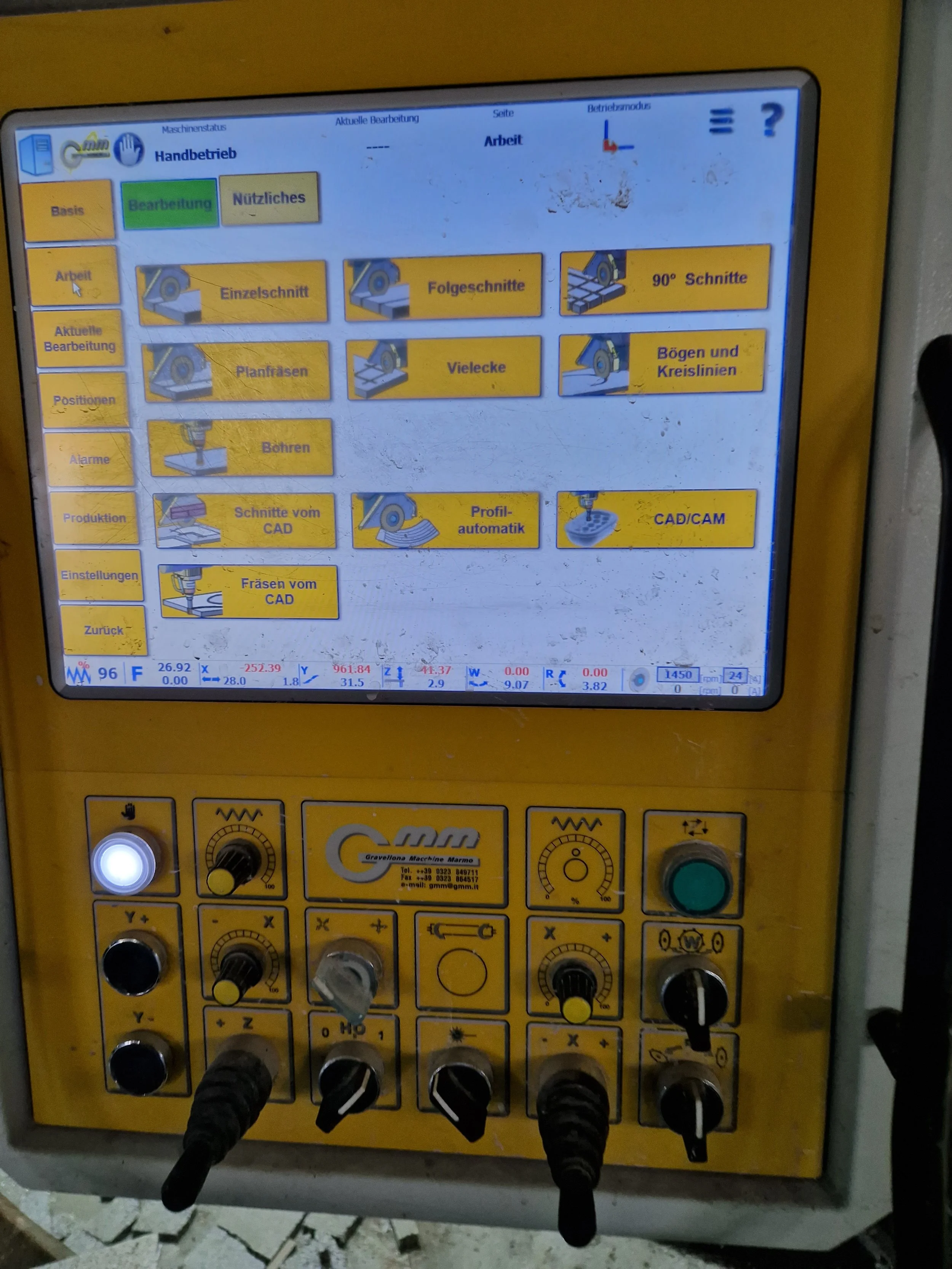

Bedienertafel mit 15“-Touchscreen flexibel am Auslegerarm aufgehängt
Vollschnittfunktion für Weichgestein
Absenkautomatik zur Granit-Verarbeitung MULTICUT-Automatikprogramm für Folgeschnitte
USB-Schnittstelle für Datenimport
LAN-Schnittstelle für Netzwerkanschluss
Einrohr-Diodenlaser, rote Linie
Mehrfach-Grundierung und –Lackierung der heißverzinkten Stahlbauteile
Wassermagnetventil mit Sicherheitsdruckschalter zur Kühlwasserüberwachung
Überlastschutz für Hauptantriebsmotor
Arbeitsbereichssicherung durch Spritzschutztüren an der Maschinenvorderseite
Manuelle Mehrpunkt-Fettzentralschmierung
CE-konform ausgeführt unter der Voraussetzung, dass rückseitiger Maschinenzugang bauseitig nach Vorgabe oder durch optionale Zusatzausstattung geschlossen ist
Automatische Supportschwenkung 0 – 90°, Schrägzustellung im Schnitt
Kamera zur Aufnahme der aufgebänkten Werkstücke und zur anschließenden Anzeige am Bildschirm
Automatische Vermessung der Werkstückstärke und des Trennscheibendurchmessers / bzw. der Fräser-/Bohrerlänge
Aufnahmeset ½“/M36x2 Rechtsgewinde für Fingerfräser, Wasserinnenzuführung, Sägemotor 800 – 6000 U/min
Programmodul Schablonen einlesen, zum einfachen Erfassen von Schablonen im Maßstab 1:1, die hiermit generierte Zeichnung kann dann entsprechend weiterverarbeitet werden
Programmmodul Fräsen vom CAD
Programmmodul Keramik
Programmmodul Schnitte vom CAD zum Positionieren der Werkstückkonturen auf dem Bildschirm zum Einlesen von DXF-Dateien aus einem CAD-Programm für z.B. Treppenstufen
Programmmodul Parametrische Figuren zum einfachen Zeichnen von Werkstückkonturen
Programmmodul Profilsägeautomatik mit interpolierenden Achsen, Trennscheibe rechtwinklig zur Werkstückoberfläche
Horizontalsägeblattflansch für Trennscheibendurchmesser 500 mm mit Wasserzuführung
Software - Zweitlizenz für Parametrische Figuren und Schnitte vom CAD zur Installation auf kundenseitigem PC
Stahl - Kipptisch 3500x2000 mm, verzinkt, mit Kunststoffbelag, hydraulische Kippung der kompletten Tischplatte 0-85°, Kippkapazität 1500 kg, Tragfähigkeit 3000 kg, einschl. Ölhydraulikpumpe
Klimaanlage für Schaltschrank
Verfügbar ab ca. Oktober 2023
77.500 €
